活性炭吸附脫附+冷凝回收裝置利用活性炭在不同溫度下的吸附和脫附能力，對有機物進行吸附和脫附操作。設備主要由活性炭吸附脫附罐體、氣動閥門、風機、煙囪、干式過濾器、干燥風機、冷凝器、油水分離器等組成。蒸汽脫附系統利用廠家蒸汽或小型蒸汽發生器即可滿足要求，脫附效率可達80%~90%，脫附氣體進入冷凝系統，通過油水分離器分離回用，節能環保，達到資源回收利用的效果。

預處理吸附：廢氣經風機加壓進入活性炭吸附器，有機組分在穿透活性炭層時被吸附，吸附凈化后的氣體從頂部排放。
脫附再生：脫附回收工藝采用水蒸氣將活性炭再生。脫附蒸汽由頂部進入，加熱活性炭床層，脫附有機物，脫附活性炭濕度和溫度很高，需要向吸附器內吹掃空氣，使活性炭吸附床降溫降濕。
冷凝回收：脫附產生的混合蒸汽經冷凝器回收液態混合液，混合液可以通過重力分層、蒸餾、精餾等手段回收有機物。

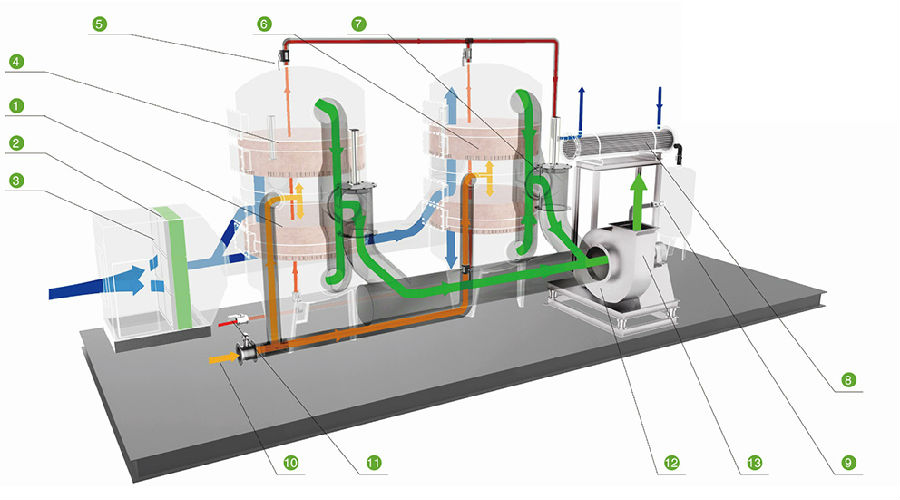

⑴ 吸附罐 ⑵ 高效過濾器 ⑶ 板式過濾器 ⑷ 吸附床 ⑸ 蒸汽出口 ⑹ 吸附罐 ⑺ 切換閥 ⑻ 冷凝器 ⑼ 油水分離器 ⑽ 干燥空氣入口 ⑾ 蒸汽入口 ⑿ 風機 ⒀ 分離儲存器

組分單一、沸點低、黏性低、回收價值高、露點較高的有機廢氣。

有效成分回收、可間歇和連續運行、蒸汽脫附效率高、廢氣處理效率達90%。

該工藝適用于石油廢氣處理、化工廢氣處理、橡膠廢氣處理、印刷油墨廢氣處理、噴涂廢氣處理、電纜及漆包線廢氣治理、家具廢氣治理、涂裝噴漆廢氣處理等工業有機廢氣治理項目。
