? ? ? ?經過預處理的廢氣進入活性炭吸附+催化燃燒系統，根據多孔活性炭的吸附性能和活性炭在高溫狀態下所表現的脫附性質而將有機物分別吸附和脫附，脫附后的有機物進入催化燃燒爐，在300~400℃進行催化燃燒，將C、H化合物氧化為CO₂和H₂O等，達到凈化空氣的目的。

? ? ? ?設置多個吸附床可交替吸附和脫附操作。含有機物的廢氣經過活性炭吸附層，有機物質被活性炭吸附留在其內部，吸附后的潔凈氣體排出；經過一段時間后，活性炭達到飽和狀態時，停止吸附。程序自動控制將飽和的活性炭床與脫附后待用的活性炭床進行交替切換。CO（催化氧化設備）自動升溫將熱空氣通過風機送入活性炭床使碳層將有機物從活性炭中脫附出來。

? ? ? ?活性炭脫附出來的高濃度、小風量、高溫度的有機廢氣經阻火器進入特制的板式熱交換器，和催化反應后的高溫氣體進行能量間接交換，溫度符合催化反應的溫度要求后進入催化燃燒室，有機氣體得到徹底分解，同時釋放出大量的熱量；凈化后的氣體通過熱交換器將熱能轉換給出冷氣流，降溫后氣體由引風機排空。

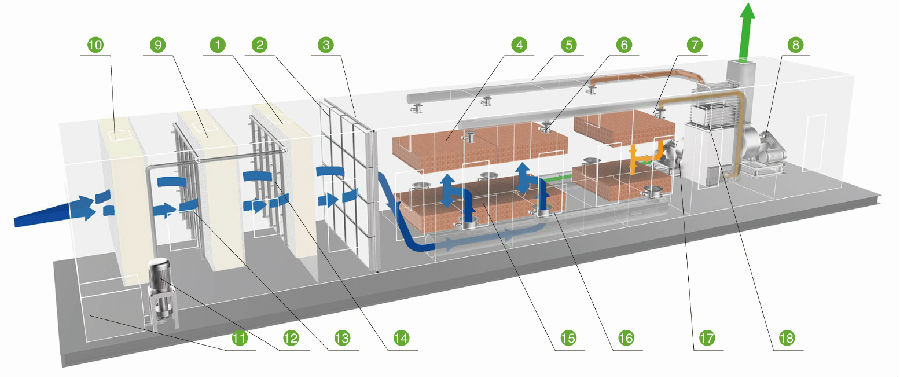

? ? ? ?⑴? 除霧層 ⑵ 板式過濾器 ⑶ 高效過濾器 ⑷ 吸附室 ⑸ 管道 ⑹ 吸附室 ⑺ 脫附室 ⑻ 風機 ⑼ 填料層 ⑽ 填料層 ⑾ 水箱 ⑿ 水泵 ⒀ 噴頭 ⒁ 水管 ⒂ 檢修門 ⒃ 氣動切換閥 ⒄ 風機 ⒅ CO

? ? ? ?中等風量、中低濃度的有機廢氣。

? ? ? ?自動控制、預熱回收節能、無焰燃燒、吸附效果達90%、催化效果達97%。

? ? ? ?該設備適用范圍廣泛，可用于噴漆、化工、印刷、涂料、汽車噴漆制造、油墨印染、造紙、注塑、涂布、電子產品等領域。
